衛生轉子泵（加裝推車和護罩型）主要特點：
應用于非指定物料場合，根據要求定做。

衛生轉子泵的簡介：
    Z系列衛生轉子泵是我公司多年研發出來的一種旋轉式容積泵，專門用來輸送高粘度的產品。主要應用于食品、飲料、化工、醫藥等行業。其融合了最新的衛生設計理念，滿足不同工況對于衛生和潔凈性日益增多的要求。
    產品的專業制造技術和加工精度達到了國際先進水平，使其質量更加穩定、高效、安全。成為全球客戶的選擇之一。
    衛生級轉子泵屬于容積泵的一種，又稱凸輪泵、膠體泵、三葉泵、萬用輸送泵。其借助于工作腔的多個固定容積輸送單位的周期性轉化來達到輸送流體的目的。

衛生轉子泵的工作原理：



    如圖所示，由于兩個轉子持續運動，介質通過了轉子順著容積流動的方向被輸送至出料口，介質被加壓從而排出。
    由此可以看出，兩轉子的轉速越快，泵輸送的流量就越大，故泵流量與轉子轉速成正比。如果改變兩個轉子的轉動方向，則凸輪泵可以逆向運送介質，并不損壞各零件。


衛生轉子泵的分來：


    目前，衛生轉子泵按照結構形式大致可分為兩類：立式結構和臥式結構。臥式衛生泵，泵的進出口與水平方向平行的，且兩轉子中心連線與水平方向是垂直，此種結構稱之為臥式結構。而立式結構正好與臥式結構相反，進出口與水平方向垂直。
    實際應用中，一般采用臥式結構的衛生轉子泵，由于進出口是水平方向，有利于連接管道，工作效率高；由于立式結構的衛生轉子泵結構占地較少，在特定的工作環境下也會選取此類結構。


衛生轉子泵的特點：
1、衛生安全：
轉子的流線結構和泵體內腔平整光滑無殘留死角。
轉子與軸兩端有O型圈密封，有效防止物料滲入軸于軸孔的間隙。
與物料接觸的零部件，均采用符合衛生標準的不銹鋼材料制作，密封橡膠采用無毒橡膠。
泵體部分與齒輪箱部分之間有機械密封和油封，油漬不會滲透或飛濺到泵腔內部，保證介質衛生、安全的輸送。

2、使用壽命長：
在使用過程中，衛生轉之泵的轉子與轉子之間和轉子與泵腔間沒有硬性的碰撞和金屬摩擦，提高了使用壽命。
由于制造精度高，所以震動小，運行平穩，密封件的使用壽命也相應增長。
采購一線品牌的重載軸承，精磨斜齒輪熱處理加工，壽命長，噪音低。

3、應用范圍廣：
對輸送介質的剪切力小，轉子轉速一般在40-400r/min。衛生轉子泵能輸送粘度域較寬的介質，可輸送粘度高達200萬CP的流體。
由于2個轉子間有合理的間隙設計，能使輸送介質中的懸浮液、固體顆粒、易結晶的流體通過間隙安全的輸送。
配置變頻器厚，可以調節流量，并可做一般計量泵使用。
移動式泵可以抽吸各種桶裝物料，吸入真空度達-0.08Mpa。

4、高效節能環保：
實踐證明，衛生轉之泵所消耗功率相當于一般同類泵的50%-70%，節省了社會能源。衛生轉子泵的轉子與轉子及泵腔的間隙小，即使輸送低粘度的流體，產生的回流量也小（回流量大小與間隙成正比），使泵的流量更平穩，效率更高，吸力更好。

衛生轉子泵的安裝要求：
1、進料端管道內徑必須大于轉子泵進口口徑1號，出料端管道內徑必須等于或者大于轉子泵出口內徑。
2、嚴禁使用Y型過濾器或者管道過濾網，選用過濾器的有效過濾面積應大于泵進口口徑2倍以上。
3、泵進口水平安裝距離3米以內，嚴禁安裝使用民用球閥（穩定性差、閥芯通徑小）。

衛生轉子泵的排量：
衛生轉子泵的排量是指泵中的兩個傳動軸帶動兩個轉子旋轉一周所輸出的介質的體積，常用ml/r、L/r等單位表示。衛生轉子泵的排量取決于其內部封閉腔的幾何體積，裝不同形狀轉子的泵內部結構尺寸有所不同，一次排量也有所差別。


衛生轉子泵的流量：
1、理論流量：
理論流量是指衛生轉子泵在工作過程中，不考慮泄露損失的情況下，在單位時間內輸送的介質體積。即：理論流量=排量x轉速x時間

2、實際流量：
實際流量是指衛生轉子泵在工作過程中考慮到泄露損失，即容積效率。一般容積效率在80-90%。實際流量=理論流量x容積效率。

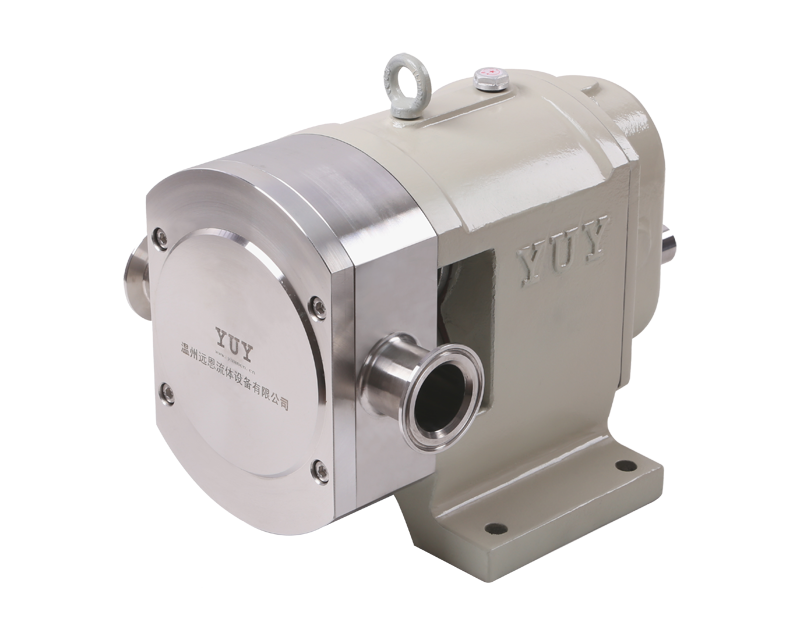

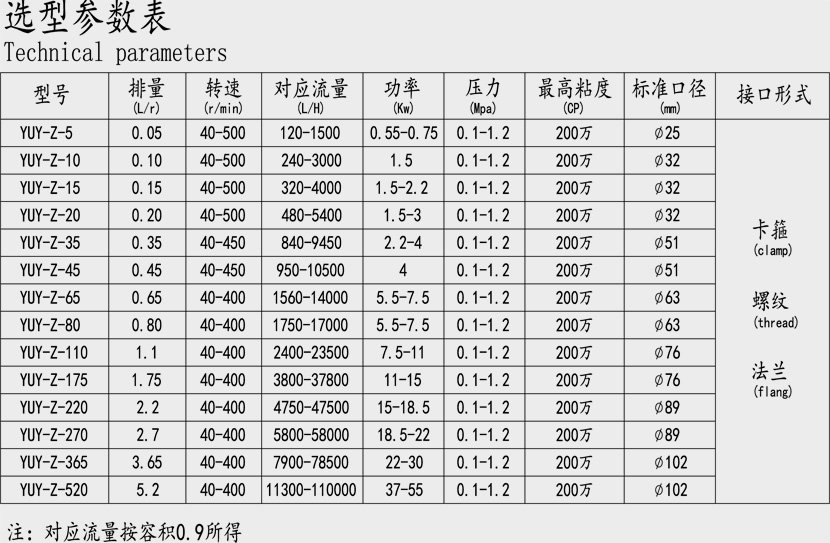

臥式衛生轉子泵外形尺寸及技術參數：

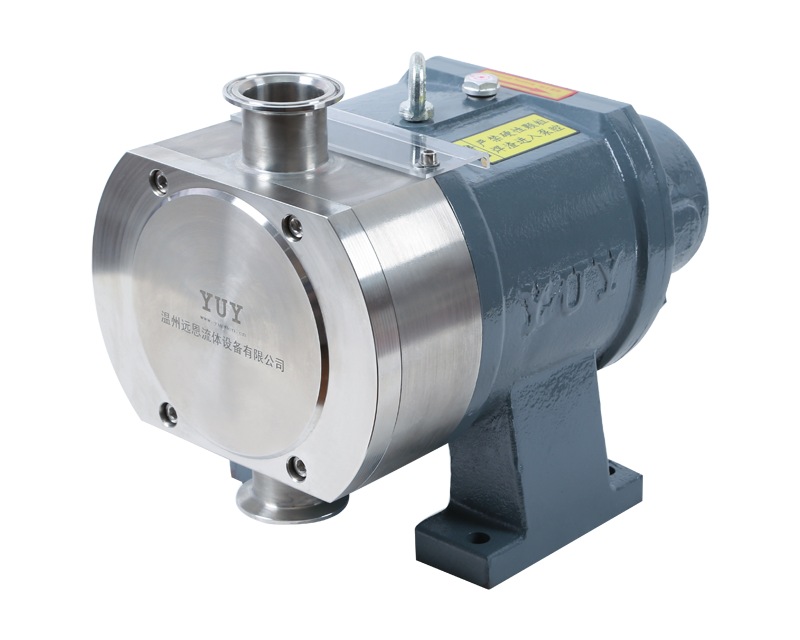

立式衛生轉子泵的外形尺寸及技術參數：
